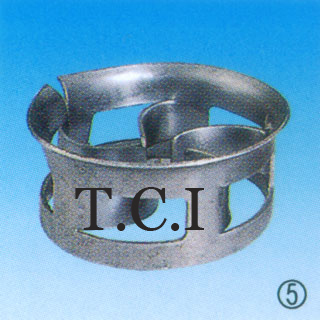

Каскадное мини кольцо.
Преимущества.
Пониженное падение давления возникает благодаря тому, что наибольший диаметр кольца в основном расположен в направление потока пара/жидкости, что обеспечивает легкую проходимость. Данное условие значительно снижает падение давления.
Увеличенная мощность установки является прямым результатом снижения падения давления, обеспечиваемого кольцами, так как оно приводит к отдалению момента критического падения давления, при котором происходит затопление. Эффект обеспечивает дополнительные возможности для управления паром/жидкостью и, тем самым, увеличивает мощность установки.
Улучшенное сопротивление загрязнению является результатом прямого расположения колец (наибольшее отверстие в направлении потока), так как многие твердые частицы, попадающие в насадку легче удаляются через матрицу.
Улучшенная производительность обеспечивается предпочтительным размещением оборудования, которое предусматривает вертикальное расположение насадок, что также является преимуществом для массообмена. Высокая производительность зависит от площади доступной поверхности для намокания. Обратная сторона любой горизонтальной поверхности насадки или колонны защищается от стекания жидкостей и, таким образом, не полностью намокает. Такие поверхности частично или полностью не участвуют в процессе массообмена. Насадка значительно снижает данный эффект и, таким образом, обеспечивает большую производительность установки.
Кольца изготовляются из углеродистой и нержавеющей стали, сплавов цветных металлов. |
Технические характеристики колец.
Размеры, мм.
|
Ф25
|
Ф38
|
Ф50
|
Ф76
|
Диаметр D, мм |
25
|
38
|
50
|
76
|
Высота H, мм |
12,5
|
19
|
28
|
38
|
Толщина T, мм |
0,6
(0,5...1,0)
|
0,8
(0,5...1,0)
|
0,8
(0,5...1,0)
|
1,2
(0,6...1,2)
|
Площадь поверхности, м2/м3 |
220
|
154,3
|
109,2
|
72
|
Свободный объем, % |
93,0
|
94,0
|
95,0
|
97,0
|
Кол-во на м3 |
97160
|
31890
|
11600
|
3540
|
Насыпная плотность, кг/м3 |
439
|
475,5
|
400
|
306
|
Вышеуказанные данные относятся к продукту из нержавеющей стали (AISI304) указанной толщины. Другие доступные материалы изготовления: углеродистая сталь, нержавеющая сталь, включая 304, 304L, 410,316, 316L, сплавы цветных металлов.
|
